Cuando se trata de soluciones avanzadas de sellado y gestión precisa de cargas, resortes de bobina inclinada se han convertido en una solución destacada en la ingeniería moderna. También conocidos como resortes helicoidales inclinados o spiral inclined springsEstos componentes elásticos metálicos especializados están diseñados para proporcionar una compresión uniforme, una distribución superior de la carga y una durabilidad excepcional. A diferencia de los resortes cilíndricos o de compresión convencionales, los resortes de bobina inclinada presentan espiras dispuestas en un ángulo específico —generalmente entre 30° y 60°— alrededor de un eje central, formando un anillo o cilindro compacto. Este diseño único permite que el resorte transmita fuerza o corriente eléctrica mediante contacto superficial en lugar de contacto puntual, lo que lo hace indispensable para aplicaciones críticas.

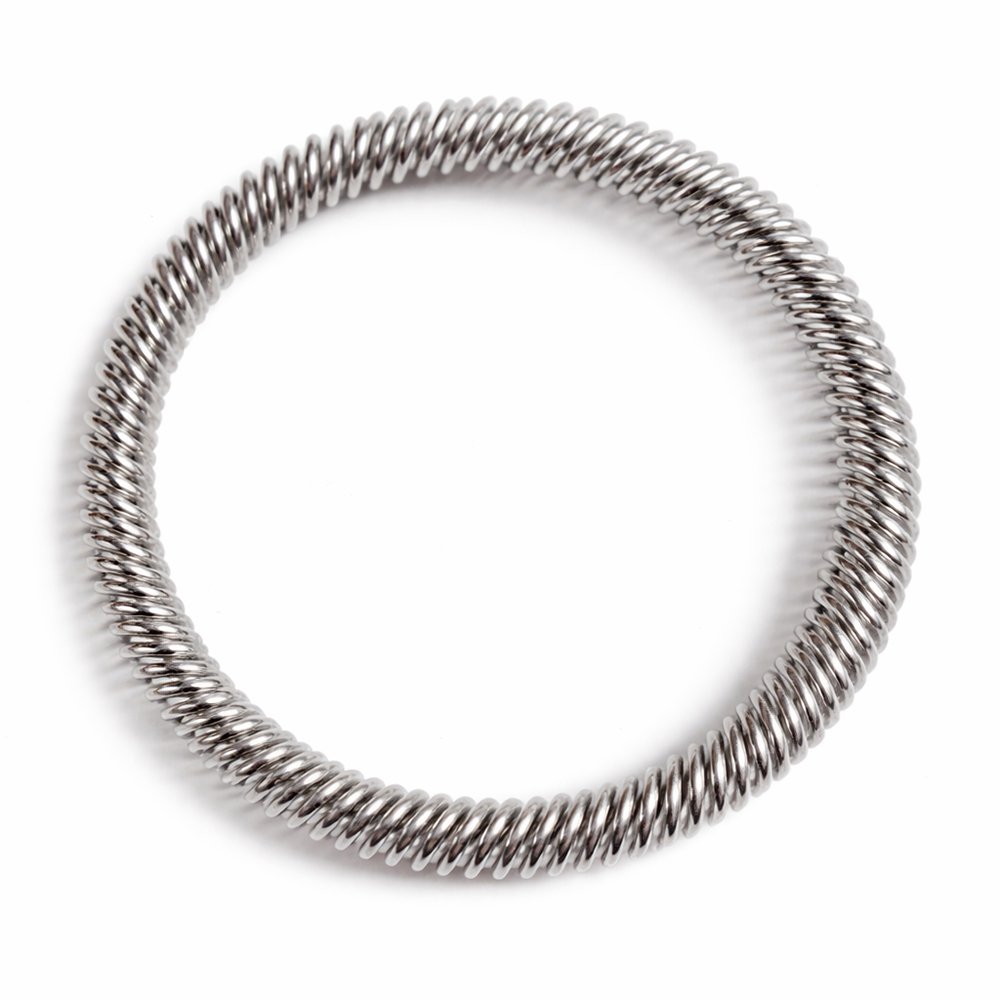

¿Qué son los resortes de bobina inclinada?
Los resortes de bobina inclinada son un tipo de resorte metálico con espiras inclinadas que interactúan de forma conjunta para proporcionar una fuerza constante y compensación de movimiento. A diferencia de los resortes tradicionales que dependen de un enrollado vertical o paralelo, la estructura inclinada de estos resortes permite que cada espira se deforme en sincronía con las adyacentes, creando una un sistema de distribución de carga de múltiples espirasEsto garantiza que el resorte funcione como una sola unidad elástica en lugar de una serie de espiras independientes, minimizando las concentraciones de esfuerzo y mejorando la vida útil.
En aplicaciones prácticas, estos resortes suelen utilizarse junto con sellos energizados por resorte para mantener un sellado hermético bajo presión variable, fluctuaciones de temperatura y cargas dinámicas. Al proporcionar una presión radial o axial continua, garantizan una interfaz estable entre las superficies de contacto, lo cual es fundamental para sistemas eléctricos, aeroespaciales, automotrices e industriales de alta fiabilidad.
Aspectos estructurales destacados
- Diseño de espiras inclinadas:
La inclinación de las espiras —generalmente entre 30° y 60°— garantiza una deformación uniforme bajo carga, reduciendo significativamente los puntos de concentración de esfuerzo en comparación con los resortes convencionales. - Interacción de múltiples espiras:
Cada espira se mueve en armonía con las espiras adyacentes, formando un cojín elástico integradoEsto reduce el riesgo de fallo prematuro en una sola espira y mejora el rendimiento general. - Ventaja del contacto superficial:
Los resortes de bobina inclinada proporcionan entre 3 y 5 veces más área de contacto que los resortes convencionales. Esto es fundamental para aplicaciones que requieren una transferencia de presión uniforme, baja resistencia eléctrica o ambas.
Ventajas clave de los resortes de bobina inclinada
1. Compensación dinámica superior
- Ajuste de toleranciaLos resortes de bobina inclinada pueden compensar tolerancias de instalación de ±0,5 mm a ±5 mm, según la especificación. Esto elimina la necesidad de mecanizado de alta precisión, manteniendo al mismo tiempo una presión de contacto constante.
- Compensación de la expansión térmicaFuncionan de manera fiable en temperaturas extremas que van desde -200°C hasta 300°C, y las aleaciones especiales pueden soportar hasta 500°C. Esto los hace ideales para sellos criogénicos y equipos industriales de alta temperatura.
- Resistencia a vibraciones y golpes: La interacción de múltiples espiras dispersa el estrés durante vibraciones o impactos sostenidos, superando a los resortes tradicionales que a menudo fallan en un solo punto.
2. Durabilidad y fiabilidad
- Vida útil a fatiga prolongadaLos resortes de bobina inclinada soportan más de 1 millón de ciclos de deformación repetitiva, superando significativamente los límites de fatiga de los resortes estándar. Esto los hace ideales para operaciones de alta frecuencia en conectores para vehículos eléctricos, sistemas ferroviarios, y actuadores de alto rendimiento.
- Sin riesgo de fallo puntual: Incluso si una parte del resorte se desgasta o falla, la estructura general mantiene su funcionalidad, a diferencia de los contactos de resorte de un solo dedo, donde la falla en una sección compromete todo el sistema.
3. Integración multifuncional
- Conductividad eléctrica + Sellado: Los resortes con recubrimiento de plata u oro pueden conducir corrientes de hasta 5000 A, al mismo tiempo que proporcionan sellado radial contra la humedad y el polvo, lo cual es fundamental para equipos de conmutación de alta tensión o sistemas eléctricos al aire libre
- Transmisión de fuerza uniforme: En ensamblajes mecánicos como bridas y precargas de rodamientos, los resortes de bobina inclinada aseguran una presión axial o radial estable, reduciendo el desgaste desigual de los componentes acoplados.
Cómo funcionan los resortes de bobina inclinada
El mecanismo de funcionamiento de los resortes de bobina inclinada se basa en la aplicación de una presión continua y uniforme a lo largo de la interfaz de sellado. Las espiras inclinadas generan una fuerza predecible y distribuida que se adapta a pequeñas variaciones en las superficies de contacto, compensando eficazmente imperfecciones de alineación o irregularidades superficiales. Esto los hace altamente efectivos para sellos energizados por resorte, juntas para ejes rotativos, y contactos eléctricos de alta frecuenciamanteniendo el rendimiento incluso bajo cargas térmicas y mecánicas fluctuantes
Selección y fabricación de materiales
Los resortes de bobina inclinada suelen fabricarse con acero inoxidable de alta calidad, acero para resortes o aleaciones de cobre. La elección del material depende de los requisitos específicos de la aplicación:
- Acero inoxidable: Preferible para entornos corrosivos debido a su excelente resistencia a la corrosión.
- Aleaciones de cobreSe utilizan en aplicaciones que requieren alta conductividad eléctrica.
- Aleaciones avanzadas o materiales compuestosPara aplicaciones en condiciones de temperaturas extremas o donde se requiere ligereza, como en la industria aeroespacial o la exploración petrolera en aguas profundas.
Pasos de fabricación:
- Diseño y cálculo: Los ingenieros utilizan el análisis de elementos finitos (FEA) para determinar los ángulos de las espiras, la relación de enrollado, el número de espiras activas y las formas de los extremos, con el fin de lograr la rigidez, distribución de esfuerzos y vida útil a fatiga deseadas.
- Bobinado de precisiónLas máquinas de bobinado CNC multieje garantizan ángulos de inclinación y espaciado precisos para cada espira.
- Tratamiento térmico: Los procesos controlados de temple y revenido logran una elasticidad óptima y un alivio de tensiones.
- Acabado de superficies: El rectificado de las caras finales y el granallado mejoran la durabilidad y la resistencia a la fatiga.
- Pruebas: Las curvas fuerza-desplazamiento, las pruebas de fatiga y las simulaciones ambientales verifican el rendimiento antes de la entrega.
Aplicaciones en todas las industrias
Los resortes de bobina inclinada se utilizan en diversas industrias debido a su elasticidad multidireccional, compacidad y alta densidad de energía. Las aplicaciones típicas incluyen:
- AeroespacialSe utilizan en sellos de acoplamiento de naves espaciales, instrumentos satelitales y sistemas de sellado de alta temperatura. Los resortes mantienen el contacto incluso en condiciones de temperaturas extremas y vacío.
- Militar y DefensaProporcionar un sellado fiable en vehículos, armas y equipos de comunicación que operan en entornos hostiles como desiertos o regiones polares.
- Petróleo y gas: Fundamental para la perforación de pozos profundos, los preventores de reventones y las válvulas de seguridad de fondo de pozo donde hay alta presión y fluidos corrosivos.
- Automotor: Esencial en motores, transmisiones y Conexiones de la batería del VE, proporcionando una resistencia uniforme a la presión y a las vibraciones.
- Maquinaria industrial: Se aplica en válvulas hidráulicas, precargas de cojinetes y moldes de precisión donde la distribución uniforme de la fuerza es fundamental.
- Electrónica de alto rendimiento: Se utiliza en conectores, interruptores de circuito y sistemas de carga que requieren trayectorias conductoras de baja resistencia.
Propiedades mecánicas únicas
Rigidez no lineal
Los resortes de bobina inclinada presentan rigidez que aumenta gradualmente a medida que avanza la compresión. La deformación inicial es suave, lo que proporciona una absorción de energía fluida, mientras que el final del recorrido ofrece una mayor resistencia para la estabilidad de la carga. Este comportamiento no lineal es ideal para amortiguación de vibraciones, sistemas de amortiguamiento, y mecanismos de control de válvulas.
Mayor estabilidad y resistencia al pandeo
El diseño de espiras inclinadas introduce distribuciones internas de tensión beneficiosas que mejoran la rigidez lateral, haciendo que el resorte sea resistente al pandeo lateral, un modo de fallo común en resortes de compresión altos y delgados convencionales.
Alta densidad de energía
El uso optimizado del material y la superior distribución de esfuerzos permiten a los resortes de bobina inclinada almacenar una cantidad significativa de energía elástica en un volumen compacto. Esto los hace indispensables para aplicaciones donde el espacio es limitado, como la industria aeroespacial, dispositivos de imagen médica e instrumentos de precisión.
Amortiguación y resistencia a la fluencia
El contacto entre espiras introduce amortiguación estructural, reduciendo la resonancia y la oscilación en sistemas dinámicos. La distribución uniforme de esfuerzos minimiza la fluencia localizada y la relajación de tensiones, garantizando una larga vida útil incluso bajo cargas continuas o cíclicas.
Tendencias futuras
La tecnología de resortes de bobina inclinada sigue evolucionando con innovaciones en materiales, herramientas de diseño digital y fabricación inteligente:
- Materiales avanzadosLas aleaciones con memoria de forma, los compuestos de fibra de carbono y otros materiales de alto rendimiento ofrecen menor peso, mayor vida útil frente a la fatiga o capacidad de respuesta inteligente.
- Diseño generativo: La simulación basada en IA y la optimización de la topología permiten geometrías novedosas que maximizan el rendimiento al tiempo que reducen el uso de materiales.
- Resortes inteligentes: La integración de sensores para el monitoreo en tiempo real de tensión, deformación o temperatura permite el mantenimiento predictivo en sistemas críticos como turbinas eólicas o redes eléctricas.
- Aplicaciones en entornos extremosSe están desarrollando recubrimientos personalizados y nuevas aleaciones para entornos de temperaturas ultrabajas, alto vacío o alta presión, incluyendo exploración en aguas profundas y espacio profundo.
