1. Introducción: Comprendiendo los Resortes de Sellado y su Papel en los Sistemas Industriales
En la ingeniería moderna, la fiabilidad de un sistema de sellado a menudo depende de más que solo del labio de polímero. Los resortes de sellado actúan como el “corazón” de los sellos de alto rendimiento, proporcionando la fuerza necesaria para garantizar un funcionamiento sin fugas. Según los requisitos específicos de presión, fricción y entorno, las soluciones estándar de la industria incluyen resortes meander, resortes helicoil, resortes canted y resortes de contacto total.
Elegir el tipo correcto de resorte de sellado es esencial para lograr un rendimiento de sellado óptimo. En muchos casos, los ingenieros deben evaluar factores como la carga, la fricción, la temperatura y las condiciones de movimiento al determinar cómo elegir los resortes de sellado para una aplicación específica.
Esta energización constante ayuda a prevenir la entrada de polvo, suciedad, humedad y sustancias nocivas. Además, durante el ciclo de vida de un sistema, el desgaste natural es inevitable. Los resortes de sellado compensan este desgaste y el “flujo en frío” del material, manteniendo la presión de contacto requerida y garantizando la larga vida útil de los sellos PTFE activados por resortes. Los resortes correctamente seleccionados e instalados reducen significativamente los costos de mantenimiento y aumentan la productividad del equipo en las industrias de petróleo y gas, química y aeroespacial.
2. Tipos de Resortes de Sellado
Los resortes de sellado están diseñados con geometrías diferentes para cumplir con requisitos específicos de carga, fricción y rendimiento de sellado. Cada tipo de resorte ofrece un equilibrio único entre flexibilidad, fuerza y durabilidad, lo que lo hace adecuado para diferentes condiciones de operación.
Comprender estas diferencias estructurales es fundamental al seleccionar el resorte más adecuado para aplicaciones dinámicas, estáticas o de bajas temperaturas.

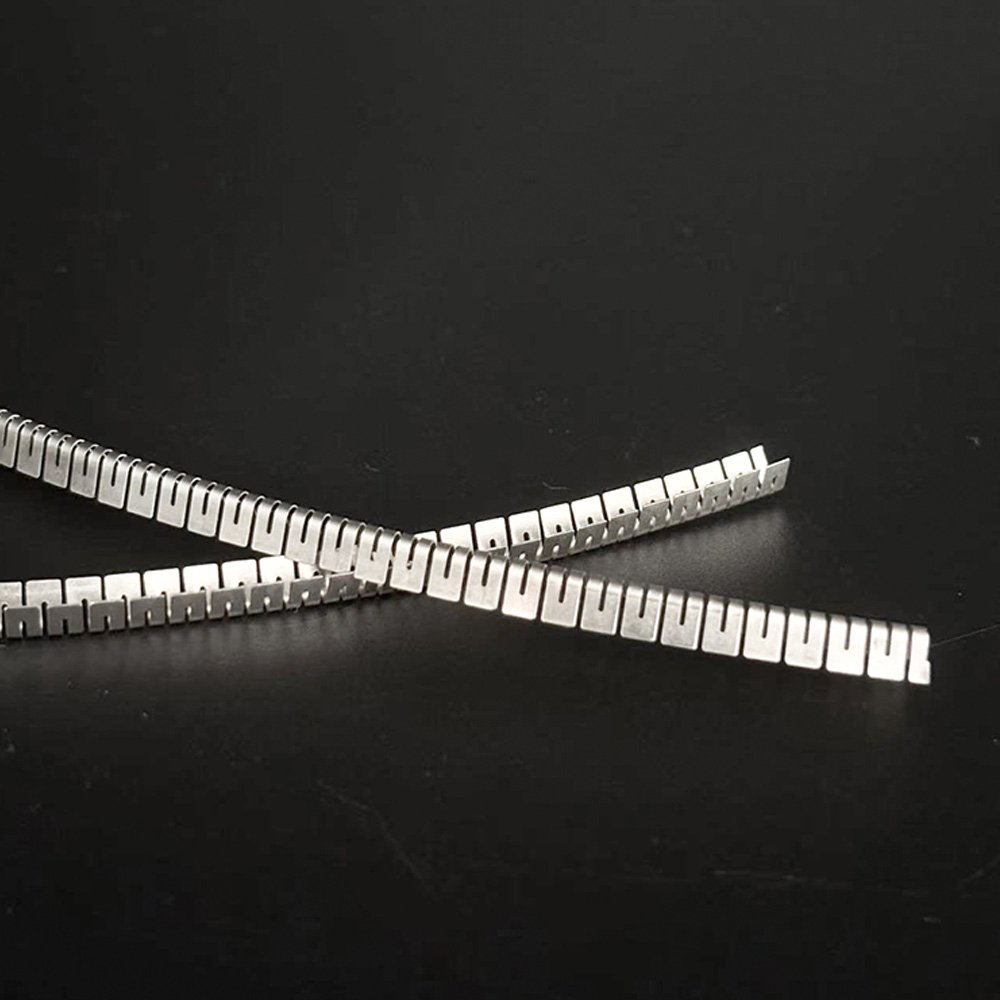

2.1 Resortes Meander: La Solución Versátil para Sellado Dinámico
Resortes meandro, también conocidos como Cantilever springs, V-muelles, o U-muelles, son uno de los energizadores más versátiles en la industria del sellado. Caracterizados por su forma en V o en U, estos resortes proporcionan una carga lineal uniforme en un amplio rango de deflexión.
Resortes meandro generalmente se fabrican a partir de una tira metálica mediante estampado o grabado químico y luego se conforman en una forma redondeada en “V”. Esta geometría única permite que el resorte concentre la carga en el borde delantero del labio de sellado, lo cual es ideal para sellos de PTFE energizados con resorte que actúan como rascadores.
Aplicaciones
Son la opción recomendada para conjuntos de sellado de vástagos y pistones de movimiento alternativo donde la baja fricción es una prioridad. Debido a que la forma en V permite pestañas separadas, el resorte permanece flexible incluso en diseños de sellos radiales y axiales.
Rango de funcionamiento y rendimiento
La temperatura de funcionamiento típica de un resorte meandro en forma de V varía de -60 °C a 260 °C, lo que lo convierte en una opción versátil para la industria del petróleo y gas. Los resortes meandro proporcionan una carga moderada y se activan adicionalmente con la presión del sistema, garantizando estanqueidad sin fricción excesiva.

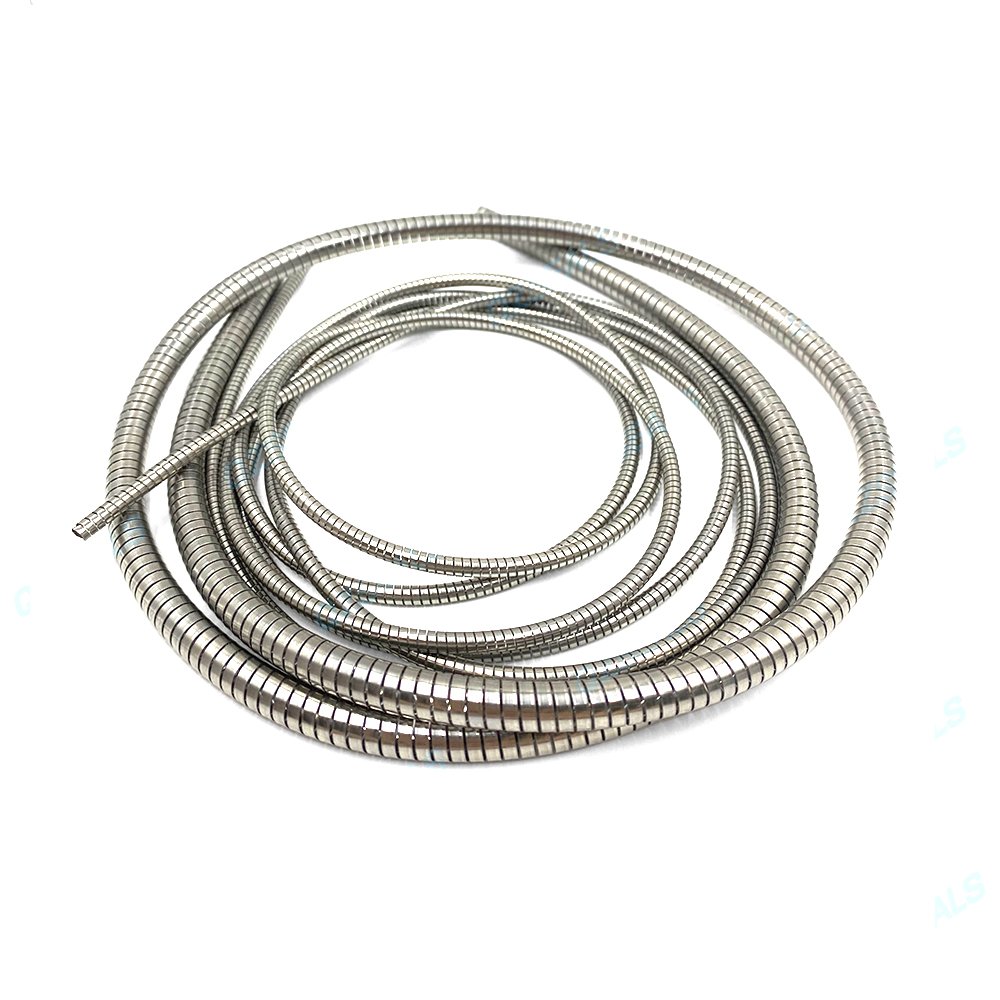

2.2 Resortes Helicoil: Alta Carga para Excelencia en Aplicaciones Estáticas y Criogénicas
Cuando el objetivo principal es lograr un sello hermético en entornos extremos, resortes helicoidales (también conocido como resortes helicoidales) son la primera opción. A resortes Helicoil está hecho de una espiral circular continua enrollada a partir de una banda metálica rectangular. A diferencia del tipo meandro, este resorte se comprime en dirección radial, generando una carga muy alta en relación con su deflexión.
Resortes Helicoil son la solución ideal para sellos criogénicos y aplicaciones de temperatura ultrabaja. A temperaturas extremadamente bajas, los materiales de sellado experimentan un aumento significativo en su módulo de elasticidad (se vuelven rígidos). La alta carga proporcionada por un resortes Helicoil es necesario superar esta rigidez y mantener un sellado contra superficies rugosas.
Mejor para: Aplicaciones estáticas como recipientes a presión, tapas para bombas y compresores.
Limitación: Debido a su elevada capacidad de carga, generalmente no son adecuadas para aplicaciones dinámicas de alta velocidad donde se requiere baja fricción, ni pueden soportar movimientos excéntricos extremos.

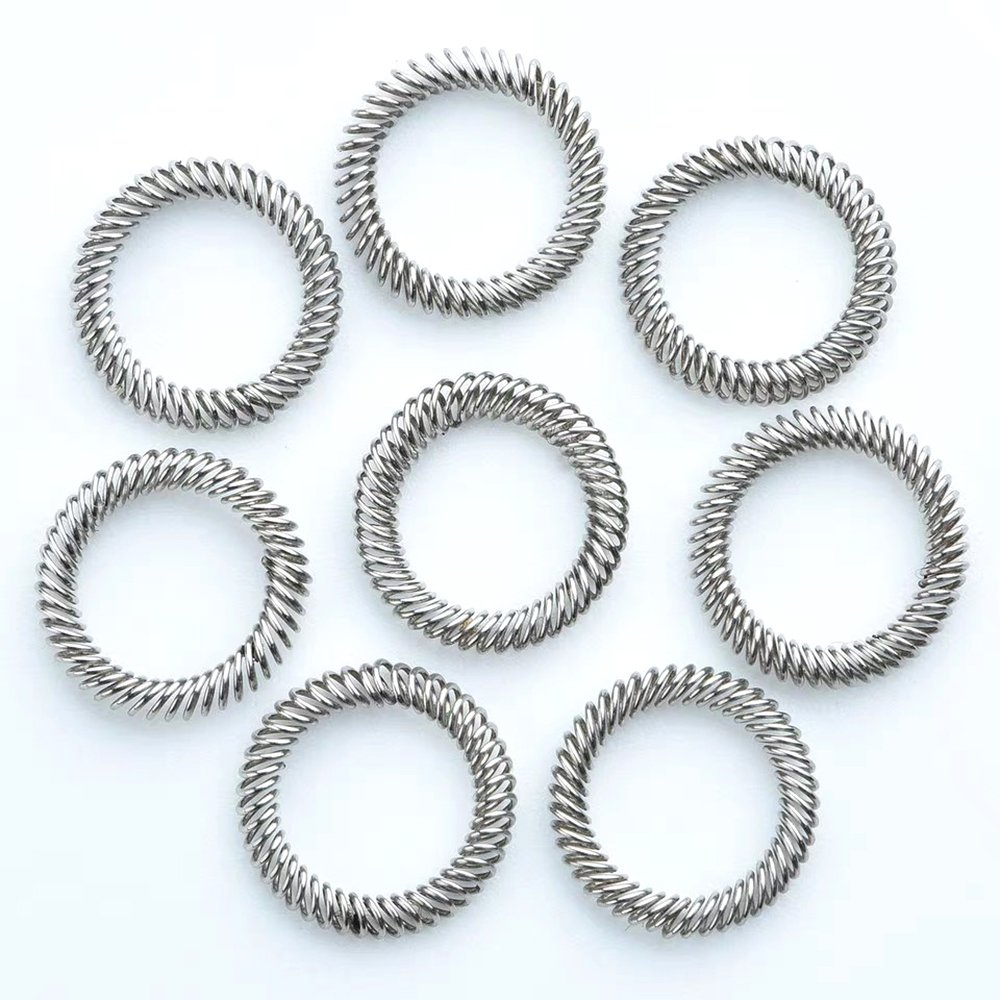

2.3 Resortes Canted: Control Preciso de Fricción para Movimiento Dinámico
resortes canted (también conocido como resortes helicoidales inclinados o resortes espirales inclinados) representan lo último en tecnología de sellado. estos resortes están hechos de alambre redondo enrollado en una forma elíptica en posición inclinada.
La característica más destacada de resorte inclinado es su curva de carga-deformación plana. A diferencia de cualquier otro tipo de resorte, un resorte inclinado genera una fuerza casi constante en una gama muy amplia de desviación de trabajo. Esto las convierte en las componente ideal para aplicaciones sensibles a la fricción. que requieren un control preciso de la fricción y de la separación durante el funcionamiento.
Ventajas en sistemas dinámicos: Son ideales para aplicaciones que implican movimiento rotacional o alternativo de alta velocidad. Ellos compensan alta excentricidad y grandes tolerancias en los sellos de aceite. al tiempo que proporciona una variación de compresión prácticamente nula.
Uso especializado: Se encuentra frecuentemente en dispositivos de apagado rápido donde se requieren múltiples ciclos de encendido/apagado. Si desea lograr cargas constantes y predecibles en un rango muy amplio de deflexión, el resorte helicoidal inclinado es la solución.

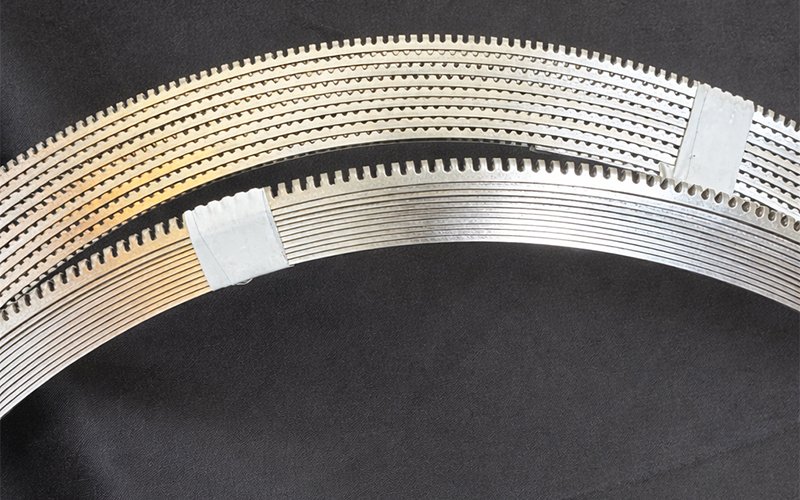

2.4 Resortes de Contacto Total: La Opción Robusta para Condiciones Estáticas Extremas
La muelle de contacto total (también conocido como el Raco resorte o resorte de contacto continuo) es un energizador de alta resistencia y carga. Su diseño garantiza que el metal esté en contacto constante a lo largo de todo el labio de sellado.
Esta primavera es la opción recomendada para condiciones extremas de sellado estáticocomo aquellas que involucran líquidos criogénicos, vacío ultralto y el sellado forzado de gases ligeros. debido a que presenta una aleta continua a lo largo de sus lados externos, actúa como un elemento estructural dentro del sello, evitando que la cubierta de polímero se comprima térmicamente bajo frío extremo.
Nota de diseño: Debido a su geometría rígida, el muelle de contacto total se utiliza principalmente en sellos axiales (mecánicos) y a menudo requiere soldadura una vez colocado en la carcasa del sello. es la póliza de seguro definitiva para interfaces críticas de vacío y criogénicas.
3. Selección de Material: Adaptando el Resorte al Entorno
El rendimiento de resorte meandro, resortes Helicoil, muelle inclinado y muelle de pleno contacto es tan bueno como el metal del que está hecho. En QZSEALSOfrecemos una gama de aleaciones de alto rendimiento que se adaptan a sus requisitos químicos y térmicos específicos:
| Material | Características principales y rango de temperatura | Caso de uso recomendado |
| SS301 (1.4310) | Resistencia superior al desgaste y a la fatiga; hasta 500°F. | Manantiales meandriformes dinámicos con un alto número de ciclos. |
| SS304 | Excelente maquinabilidad y alta tenacidad; hasta 450°F. | Entornos de sellado industrial estándar. |
| SS316 | Enriquecido con molibdeno para una resistencia superior a la corrosión; hasta 400 °F. | Procesamiento químico y aplicaciones marinas. |
| Hastelloy C-276 | Resistencia excepcional en los entornos químicos más agresivos. | Ácidos, cloruros y oxidantes fuertes. |
| Inconel 718 | Resistencia superior a la fatiga, la radiación y la oxidación; de -253 °C a 700 °C. | Hornos de vacío para aplicaciones aeroespaciales y de alta temperatura. |
| Elgiloy | Aleación no magnética de Co-Cr-Ni-Mo para los entornos más adversos; de -454 °C a 800 °C. | Sellado con gas ácido extremo (H2S) y líquido criogénico. |
4. Guía de Ingeniería: ¿Cómo Elegir los Resortes de Sellado?
Seleccionar el adecuado resortes de sellado requiere una visión holística del sistema. Los ingenieros deben considerar:
Tipo de sello: ¿Se trata de un sello mecánico, un sello de aceite rotativo o una junta de brida estática? El resorte debe ser compatible con la carcasa del sello.
Ambiente: Considere los factores “STAMPS”: Size, Temperature, Application, Media, Pressure, and Speed.
Fricción vs. Ajuste: A medida que aumenta la carga del resorte, el sello se vuelve más ajustado, pero también aumentan la fricción y el desgaste. Para un movimiento dinámico de baja fricción, resorte inclinado o carga ligera resorte meandro son preferibles. Para un sellado estático hermético al gas, resortes Helicoil o muelle de contacto total es mejor.
Compensación de tolerancia: El rango de deformación del resorte afecta la capacidad del sello para compensar cambios en la altura de la ranura de asiento o el flujo en frío. Las secciones transversales más grandes generalmente permiten una mayor deformación permisible.
5. Conclusión: Seleccionando los Resortes de Sellado Adecuados para su Sistema
La elección entre resortes meandro, resortes helicoidales, resortes canted, y resortes de contacto total es la base de un sistema de sellado confiable. Cada geometría cumple un propósito mecánico específico, desde la precisión de fuerza constante de resorte inclinado a la tenacidad de alta presión de muelle de contacto total en entornos criogénicos.
En QZSEALS, tendemos un puente entre la ciencia de los materiales y la ingeniería mecánica. Nuestra resortes de sellado se fabrican a partir de aleaciones de alto rendimiento como Inconel 718 y Elgiloy para garantizar una carga estable y resistencia a la corrosión. al seleccionar la solución óptima con resorte energizado, puede reducir significativamente los tiempos de inactividad no planificados y maximizar la longevidad del equipo.
Contacte con el equipo técnico de QZSEALS hoy mismo para discutir sus requisitos específicos para resortes ondulados, resortes helicoidales o soluciones personalizadas de resortes inclinados. Proporcionamos productos diseñados con precisión que mantienen su industria en movimiento.
