1. Введение: Понимание Уплотнительных Пружин и их Роли в Промышленных Системах
В современной инженерии надежность уплотнительной системы часто зависит не только от полимерной кромки. Уплотнительные пружины служат «сердцем» высокопроизводительных уплотнений, обеспечивая необходимую энергию для работы без утечек. В зависимости от конкретных требований к давлению, трению и условиям эксплуатации, стандартные отраслевые решения включают меандровые, ленточные, спиральные и полноконтактная пружины.
Выбор правильного типа уплотнительной пружины имеет решающее значение для достижения оптимальной герметизации. Во многих случаях инженерам необходимо учитывать такие факторы, как нагрузка, трение, температура и условия движения при определении того, как выбрать уплотнительные пружины для конкретного применения.
Постоянная активация помогает предотвращать попадание пыли, грязи, влаги и вредных веществ. Более того, в течение жизненного цикла системы естественный износ неизбежен. Уплотнительные пружины компенсируют этот износ и «холодный поток» материала, поддерживая необходимое контактное давление и обеспечивая длительный срок службы пружинно-активируемых PTFE уплотнений. Правильно подобранные и установленные пружины значительно снижают затраты на обслуживание и повышают производительность оборудования в нефтегазовой, химической и аэрокосмической отраслях.
2. Типы Уплотнительных Пружин
Уплотнительные пружины имеют различные геометрические формы, чтобы соответствовать конкретным требованиям по нагрузке, трению и герметизации. Каждый тип пружины обеспечивает уникальный баланс между гибкостью, силой и долговечностью, что делает его подходящим для различных условий эксплуатации.
Понимание этих конструктивных различий имеет решающее значение при выборе наиболее подходящей пружины для динамических, статических или низкотемпературных применений.

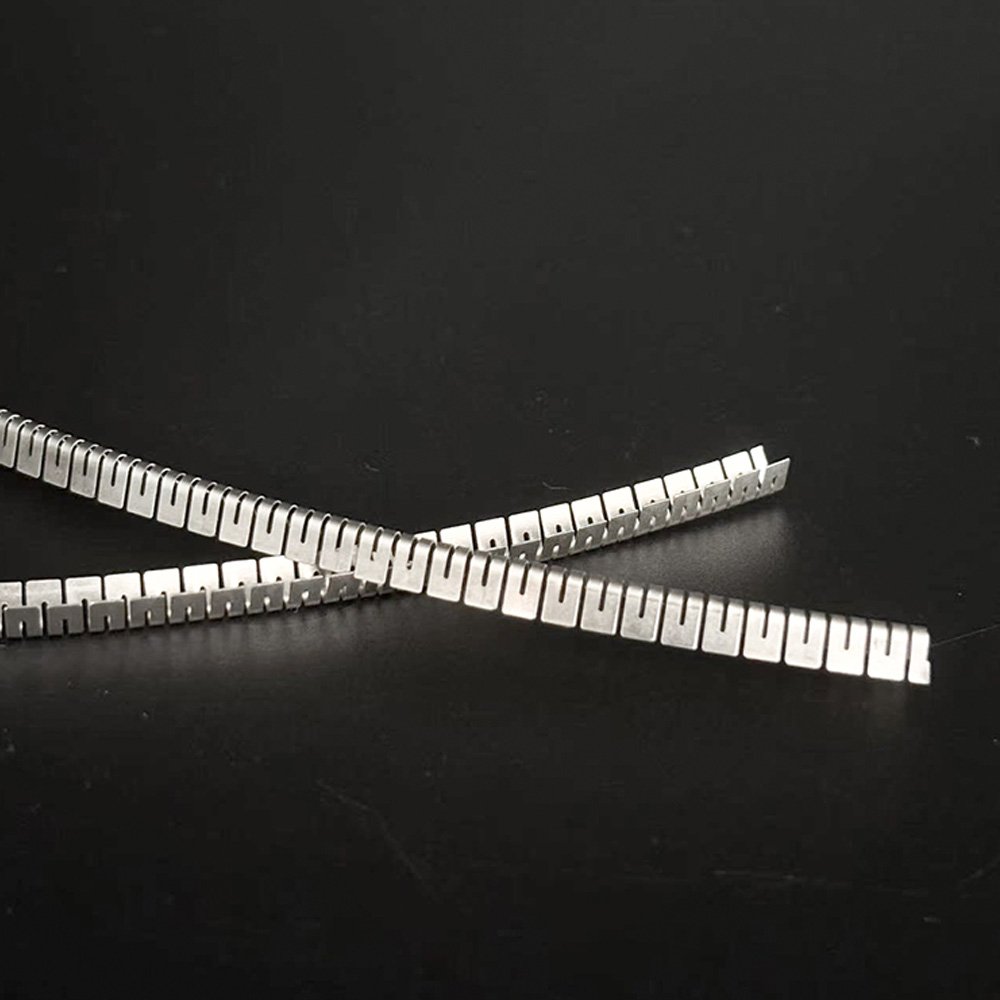

2.1 Меандровые Пружины: Универсальное Решение для Динамической Герметизации
Меандровые пружины, также широко известные как Cantilever springs, V-образные пружины, или U-образные пружины, являются одними из самых универсальных энергоэлементов в индустрии уплотнений. Характеризуясь V- или U-образной формой, эти пружины обеспечивают равномерную линейную нагрузку в широком диапазоне деформации.
Меандровые пружины обычно изготавливаются из металлической ленты методом штамповки или химического травления с последующим формированием в округлую V-образную форму. Такая уникальная геометрия позволяет пружине концентрировать нагрузку на передней кромке уплотнительной губки, что идеально подходит для PTFE пружинные уплотнения которые выполняют функцию скребков.
Приложения
Они являются рекомендуемым выбором для уплотнительные узлы штоков и поршней с возвратно-поступательным движением где низкое трение является приоритетом. Поскольку V-образная форма позволяет создавать отдельные язычки, пружина остается гибкой даже в радиальных и осевых конструкциях уплотнений.
Рабочий диапазон и производительность
Типичный рабочий диапазон температуры для меандровой пружины V-образной формы составляет от -60 °C до 260 °C, что делает её универсальным решением для нефтегазовой промышленности. Меандровые пружины обеспечивают умеренную нагрузку и дополнительно активируются давлением системы, обеспечивая герметичность без чрезмерного трения.

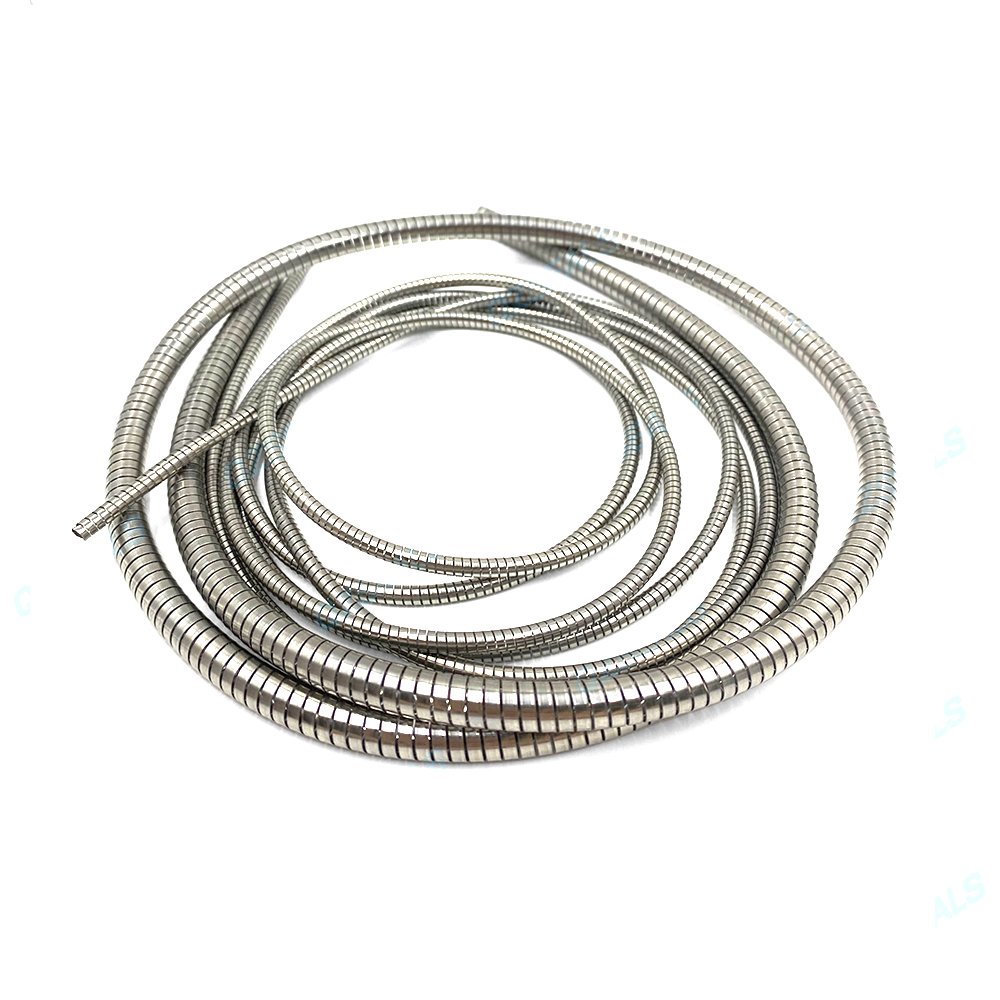

2.2 ленточные Пружины: Высокая Нагрузка для Статических и Криогенных Применений
Когда главная цель — обеспечить газонепроницаемое уплотнение в экстремальных условиях, ленточные пружины (также известный как витковые пружины) являются главным выбором. A ленточные пружина изготовлена из непрерывной круглой спирали, намотанной из прямоугольной металлической ленты. В отличие от меандрового типа, эта пружина сжимается в радиальном направлении, создавая очень высокую нагрузку относительно своего прогиба.
Ленточные (Helicoil) пружины являются идеальным решением для криогенные уплотнения и при сверхнизких температурах. При экстремально низких температурах модуль упругости уплотнительных материалов значительно возрастает (они становятся жесткими). Высокая нагрузка, создаваемая ленточные пружина это необходимо для преодоления этой жесткости и сохранения герметичности на грубых поверхностях.
Лучше всего для: Статические области применения, такие как сосуды высокого давления, торцевые крышки для насосов и компрессоров.
Ограничение: Из-за высокой нагрузки они, как правило, не подходят для высокоскоростных динамических применений, где требуется низкое трение, а также не выдерживают экстремальных эксцентрических перемещений.

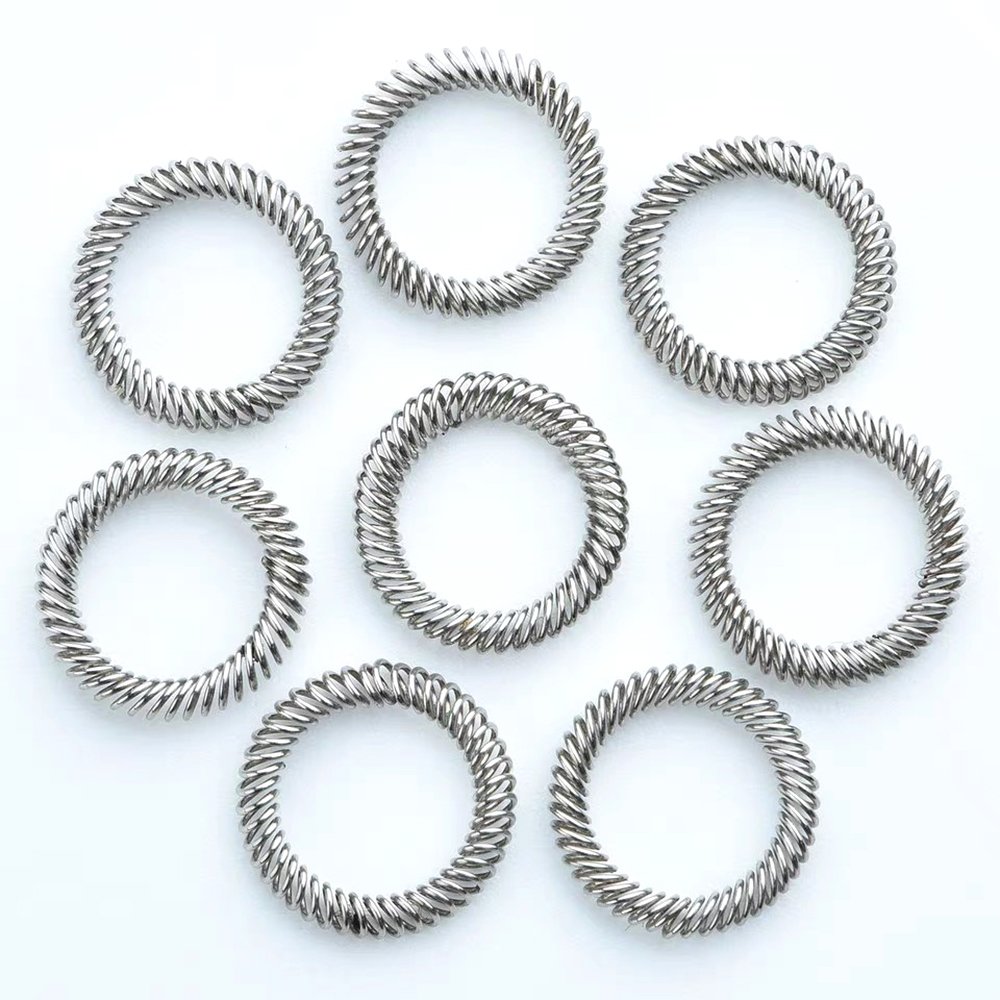

2.3 Спиральные Пружины: Точное Управление Трением для Динамического Движения
спиральная пружины (также известный как наклонные витковые пружины или наклонные спиральные пружины) являются передовым достижением в технологии уплотнений. эти пружины изготовлены из круглой проволоки, скрученной в эллиптическую форму под наклонным углом.
Отличительной особенностью спиральная пружина это их плоская кривая зависимости нагрузки от прогиба. В отличие от пружин любого другого типа, пружина спиральная пружина Создают практически постоянное усилие в очень широком диапазоне рабочего отклонения. Это делает их идеальный компонент для применений, чувствительных к трению которые требуют тщательного контроля отрыва и трения во время эксплуатации.
Преимущества динамических систем: Они идеально подходят для применения в областях, связанных с высокоскоростное вращательное или возвратно-поступательное движение. Они компенсируют высокое биение и большие допуски на сальниковые уплотнения обеспечивая при этом практически нулевую степень сжатия.
Специализированное использование: Часто встречается в устройства быстрого отключения где требуется несколько циклов включения/выключения. Если вы хотите добиться постоянных, предсказуемых нагрузок в очень широком диапазоне прогибов, то наклонная винтовая пружина это решение проблемы.

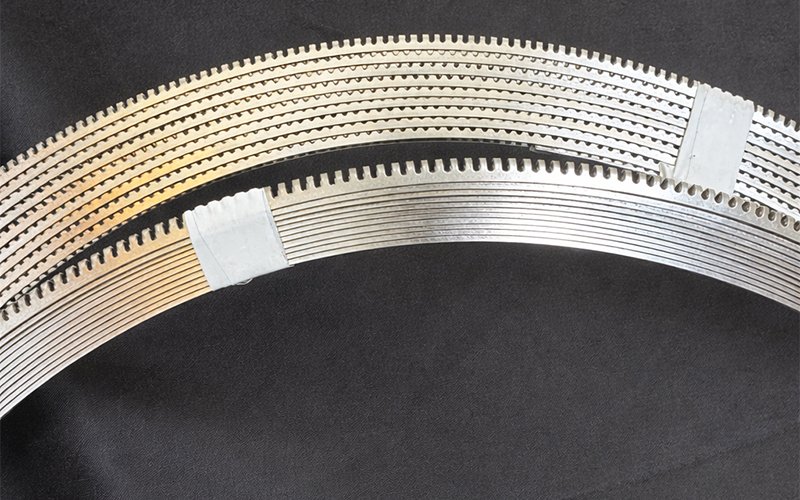

2.4 Полноконтактная Пружины: Прочный Выбор для Экстремальных Статических Условий
Это полноконтактная пружины (также известный как RACO пружина или пружина с непрерывным контактом) является усилителем для работы в тяжелых условиях и при высокой нагрузке. Его конструкция обеспечивает постоянный контакт металла по всей кромке уплотнения.
Эта пружина рекомендуется для экстремальные условия статического уплотнениятакие как системы с криогенными жидкостями, ультравысоким вакуумом и принудительным уплотнением легких газов. благодаря наличию непрерывного ребра вдоль внешних сторон, оно выполняет функцию конструктивного элемента внутри уплотнения, предотвращая термическое сжатие полимерной оболочки при экстремальном холоде.
Примечание по конструкции: Благодаря своей жесткой геометрии, это полноконтактная пружины в основном используется в осевых (механических) уплотнениях и часто требует сварки после установки в корпус уплотнения. это абсолютная страховка для критически важных вакуумных и криогенных интерфейсов.
3. Выбор Материала: Подбор Пружины под Окружающую Среду
Выполнение меандровые пружина, ленточные пружина, коническая пружина и пружина полного контакта Они хороши лишь настолько, насколько хорош металл, из которого они сделаны. На сайте QZSEALSмы предлагаем широкий ассортимент высокоэффективных сплавов в соответствии с вашими конкретными химическими и термическими требованиями.:
| материальный | Основные характеристики и температурный диапазон | Рекомендуемый вариант использования |
| SS301 (1.4310) | Превосходная износостойкость и усталостная прочность; до 500°F. | Динамичные меандровые пружины с большим количеством циклов. |
| SS304 | Отличная обрабатываемость и высокая прочность; до 450°F. | Стандартные промышленные условия герметизации. |
| SS316 | Обогащен молибденом для обеспечения превосходной коррозионной стойкости; температура до 400 °F. | Химическая переработка и применение в море. |
| Hastelloy C-276 | Исключительная стойкость в самых агрессивных химических средах. | Кислоты, хлориды и сильные окислители. |
| Инконель 718 | Превосходная стойкость к усталости, радиации и окислению; от -253°C до 700°C. | Аэрокосмические и высокотемпературные вакуумные печи. |
| Elgiloy | Немагнитный сплав Co-Cr-Ni-Mo для самых суровых условий эксплуатации; от -454°C до 800°C. | Герметизация высокосернистым газом (H2S) и криогенной жидкостью. |
4. Руководство Инженера: Как Выбрать Уплотнительные Пружины?
Выбор подходящего уплотнительные пружины требуется целостный взгляд на систему. Инженеры должны учитывать:
Тип уплотнения: Это механическое уплотнение, поворотное сальниковое уплотнение или неподвижная фланцевая прокладка? Пружина должна быть совместима с корпусом уплотнения.
Окружающая среда: Учтите факторы «STAMPS» — Size, Temperature, Application, Media, Pressure, и Speed.
Трение против Теснота: По мере увеличения нагрузки от пружины уплотнение становится плотнее, но также увеличиваются трение и износ. Для низкотрения динамического движения, спиральная пружина или небольшой нагрузкой меандровые пружина предпочтительны. Для газонепроницаемого статического уплотнения, ленточные пружина или полноконтактная пружины это лучше.
Компенсация допуска: Диапазон деформации пружины влияет на способность уплотнения компенсировать изменения высоты посадочного канала или холодный поток. Более крупные сечения обычно допускают большую допустимую деформацию.
5. Заключение: Выбор Правильных Уплотнительных Пружин для Вашей Системы
Выбор между меандровые пружины, ленточные пружины, спиральные пружины, и полноконтактные пружины является основой надежной системы уплотнений. Каждая геометрия служит определенной механической цели — от точности при постоянном усилии до спиральная пружина к прочности при высоком давлении полноконтактная пружины в криогенных средах.
В QZSEALSтаким образом, мы сокращаем разрыв между материаловедением и машиностроением. Наш уплотнительные пружины изготавливаются из таких высокоэффективных сплавов, как Инконель 718 и Elgiloy чтобы обеспечить стабильную нагрузку и коррозионную стойкость. выбирая оптимальное решение с пружиной-энергизатором, вы можете значительно сократить незапланированные простои и максимально увеличить срок службы оборудования.
Свяжитесь с технической командой QZSEALS уже сегодня, чтобы обсудить ваши конкретные требования к меандровым пружинам, спиральным пружинам или индивидуальным наклонным пружинным решениям. Мы предоставляем прецизионно разработанные изделия, которые обеспечивают непрерывное развитие вашей отрасли.
