Что такое направляющая лента из фенольной смолы C380?

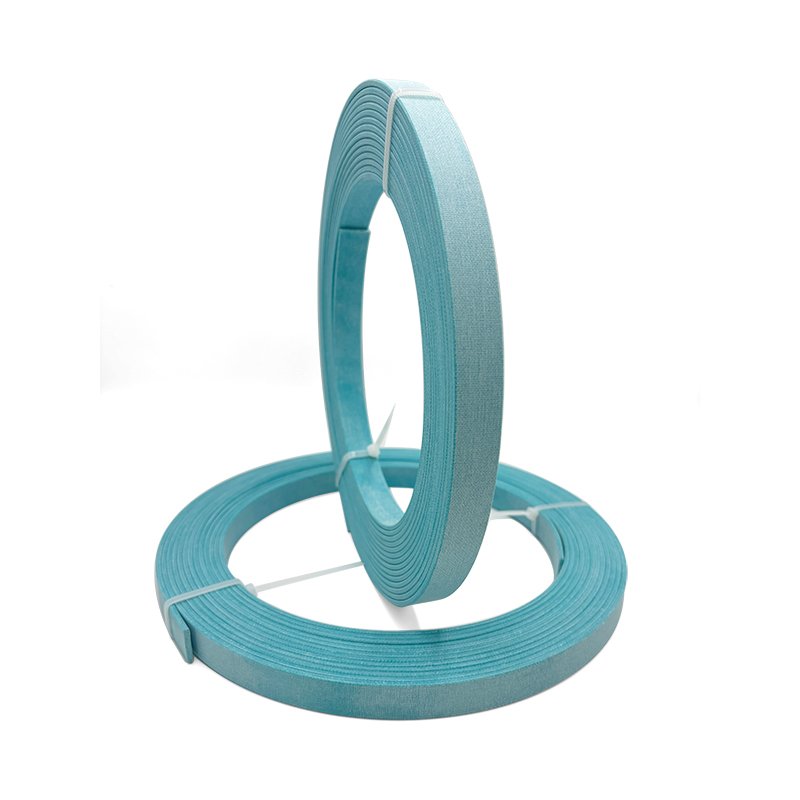

В высокопроизводительных гидравлических и пневматических системах способность выдерживать большие радиальные нагрузки, предотвращая при этом контакт металла с металлом, является важнейшим инженерным требованием. Направляющая лента C380 из фенольной смолы зарекомендовала себя как лучшее решение для таких сложных условий эксплуатации. Это высокопрочная композитная износостойкая лента, изготовленная путем пропитки тонкотканой синтетической ткани специально разработанными фенольными смолами.
Будучи специализированным производителем, компания QZSEALS предлагает стратегию использования материалов в двух направлениях для удовлетворения различных инженерных потребностей. Мы производим высококачественную отечественную фенольную смолу с тканевыми полосками (бирюзового и красного цвета) для стандартных промышленных применений, а также направляющие ленты премиум-класса C380, изготовленные из импортных южнокорейских материалов (отличаются фирменным бирюзовым цветом). Эти импортные материалы отличаются повышенной молекулярной плотностью и однородностью, что позволяет использовать их в высокоточных системах, где даже малейшая деформация может привести к отказу системы.
Как фенольная смола с тканью улучшает характеристики цилиндра?
Переход от традиционных термопластичных направляющих к фенольной износостойкой ленте для высоких нагрузок часто обусловлен необходимостью повышения структурной целостности. Композитная природа материала C380 обеспечивает ряд технических преимуществ, с которыми не могут сравниться чистые полимеры.
1. Превосходная прочность на сжатие
В отличие от неармированных пластиков, которые могут “потечь” или подвергнуться пластической деформации под давлением, тканевое армирование в фенольной смоле с тканью действует как структурный каркас. Это позволяет ленте выдерживать экстремальные радиальные усилия, часто достигающие 400 Н/мм², гарантируя, что поршень остается идеально отцентрированным даже при сильных боковых нагрузках.
2. Управление трением и термостабильность
Эта направляющая лента с низким коэффициентом трения из фенольной смолы C380 сохраняет постоянный коэффициент трения (около 0,13) в широком температурном диапазоне. Снижая тепло, выделяемое при высокоскоростных возвратно-поступательных движениях, направляющая лента защищает целостность первичных уплотнений. Рабочий диапазон от -60°C до +130°C делает ее пригодной как для арктического оборудования, так и для высокотемпературной промышленной обработки.
3. Отличная устойчивость к химическим веществам и влаге
Распространенной причиной отказа гидравлических систем является разбухание направляющих компонентов из-за поглощения влаги. Износостойкие фенольные направляющие имеют значительно меньшее водопоглощение по сравнению с полиамидными (нейлоновыми) или обычными резиновыми компонентами. Такая стабильность размеров обеспечивает постоянный “ходовой зазор” между поршнем и цилиндром, предотвращая заедание или заклинивание направляющей.
Технические характеристики: Отечественные и импортные материалы
В QZSEALS, Мы оптимизируем наше производство с учетом специфических механических требований вашего оборудования. Основное отличие заключается в источнике сырья, используемого в нашем производственном процессе:
-

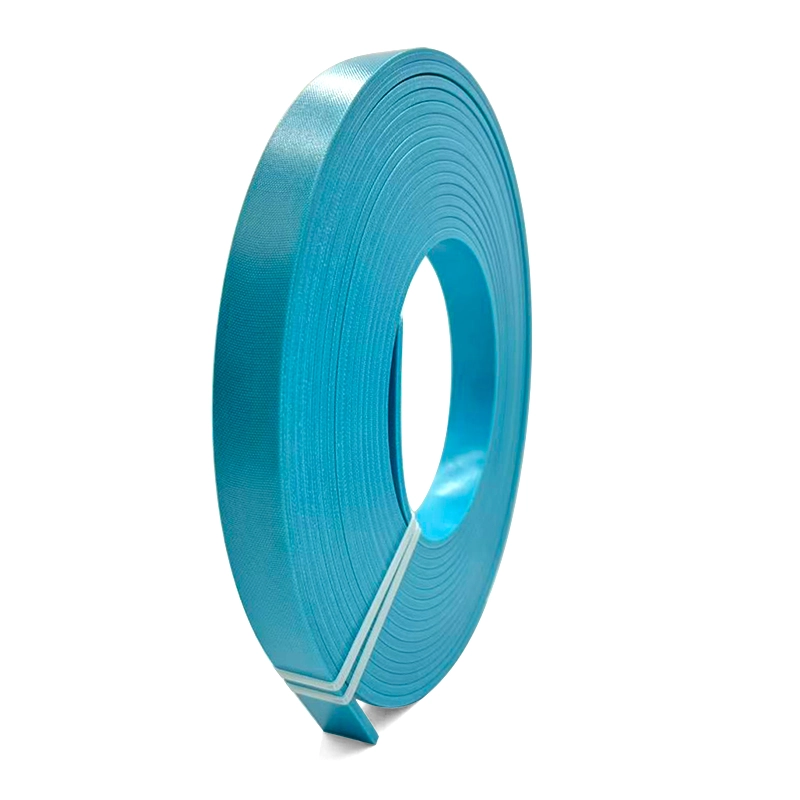

Отечественный армированный тканью фенол: Эти изделия, выпускаемые в бирюзовом и красно-коричневом цветах, являются наиболее универсальными. Они обеспечивают отличную экономичность и достаточную механическую прочность для стандартных промышленных гидроцилиндров и сельскохозяйственной техники.
-
Импортированный южнокорейский материал (C380): В наших высококлассных бирюзовых направляющих лентах используется импортное сырье премиум-класса. Этот материал представляет собой модифицированную фенольную смолу, армированную тонкой плотной полиэфирной тканью, что обеспечивает лучшую однородность структуры, повышенную износостойкость, меньшее трение и более стабильную долговременную работу. Он рекомендуется для высокоточных станков с ЧПУ, длинноходных цилиндров и тяжелого строительного оборудования.
Независимо от источника материала, все направляющие ленты проходят прецизионную обработку на нашем предприятии, что обеспечивает строгий контроль допусков размеров и неизменно высокое качество обработки.
Как выбрать и установить направляющие ленты C380 для обеспечения максимальной долговечности?
Правильный выбор - это не просто соответствие размеров. Инженеры должны учитывать расчет “силы боковой нагрузки”. Если радиальная сила превышает предел упругости материала, направляющая лента будет постоянно сжиматься, что приведет к “опрокидыванию поршня” и последующей утечке уплотнения.
Важность диагонального разреза
Стандартные износостойкие фенольные направляющие планки обычно поставляются с 45-градусным “косым” или диагональным срезом. Это служит в качестве теплового компенсатора. По мере нагрева материала во время работы зазор немного уменьшается. Без этого расчетного зазора лента будет прогибаться, создавая точку высокого давления, которая может повредить отверстие цилиндра или корпус.
Протокол установки
-
Проверка канавок: Убедитесь, что в канавке корпуса нет заусенцев или следов обработки. Даже небольшой металлический осколок может попасть в фенольную ткань и послужить абразивом для стенок цилиндра.
-
Выравнивание: Разрез в направляющей ленте должен располагаться в стороне от основного направления радиальной нагрузки, чтобы обеспечить максимальный контакт с поверхностью там, где это больше всего необходимо.
-
Смазка: Хотя фенольная смола устойчива к большинству гидравлических масел на минеральной основе и смазочных материалов, нанесение легкого слоя совместимого масла при установке может предотвратить первоначальный износ при “сухом старте”.
Где обычно используется направляющая лента C380?
Благодаря высокой механической и химической стойкости направляющая лента из фенольной смолы C380 находит применение во многих отраслях тяжелой промышленности:
-
Машиностроение: Экскаваторы, бульдозеры и краны, для которых высокая боковая нагрузка является нормой.
-
Машины для литья под давлением: Обеспечивает точное ведение высокочастотных зажимных устройств.
-
Рециркуляционные компрессоры: Поддержка поршней в условиях сжатия газа без масла или со смазкой.
-
Морские и оффшорные работы: Использование устойчивости материала к влаге и солевому туману для цилиндров крышки люка и рулевого механизма.
Заключение
Выбор направляющей ленты является определяющим фактором в цикле технического обслуживания любой поршневой системы. C380 Направляющая лента из фенольной смолы обеспечивает необходимую механическую жесткость для защиты дорогостоящих компонентов цилиндра от повреждений, вызванных трением, и деформации при боковой нагрузке.
Предлагая универсальный ассортимент, включающий как экономичные отечественные ленты из фенольной смолы с тканью, так и высокопроизводительные ленты C380 из импортных южнокорейских материалов, QZSEALS позволяет инженерам оптимизировать свое оборудование под конкретные условия нагрузки. Кроме того, для приложений, требующих еще более низкого трения и высокой теплопроводности, мы также производим ленты премиум-класса Бронзовая направляющая лента с заполненной ПТФ, обеспечивая комплексное решение всех задач по уплотнению гидравлических и пневматических систем. Инвестиции в фенольную или фторопластовую износостойкую ленту для высоких нагрузок - это не просто выбор в пользу технического обслуживания; это обязательство обеспечить точность и долговечность ваших гидравлических активов.
