Что такое V-кольца?
A V-образное кольцо это цельнорезиновое осевое уплотнение вала, предназначенное для защиты подшипников и валов от загрязнений, сохраняя при этом внутреннюю смазку. В семействе V-образных кольца VA кольца и VAX кольца это два наиболее важных профиля, используемых в современном промышленном машиностроении для обеспечения долговечности оборудования.
В отличие от традиционных радиальных манжет, которые запрессовываются в неподвижный корпус, эти кольца устанавливаются непосредственно на вал и вращаются вместе с ним. Названные так за характерное V-образное сечение, эти уплотнения используют гибкую коническую уплотнительную кромку, которая прижимается к ответной поверхности под прямым углом. Этот уникальный осевой контакт позволяет VA и VAX кольца справляться с перекосами вала и вибрациями, которые обычно приводят к выходу из строя стандартных радиальных уплотнений. Если вы ищете высокопроизводительные резиновые осевые уплотнения вала, понимание различий между этими двумя профилями необходимо для оптимального обслуживания машины.
Где используются VA и VAX кольца?
Хотя оба профиля относятся к одному функциональному семейству, условия их применения различаются в зависимости от механических нагрузок и скорости вращения оборудования.
1. VA кольца: Универсальный стандарт

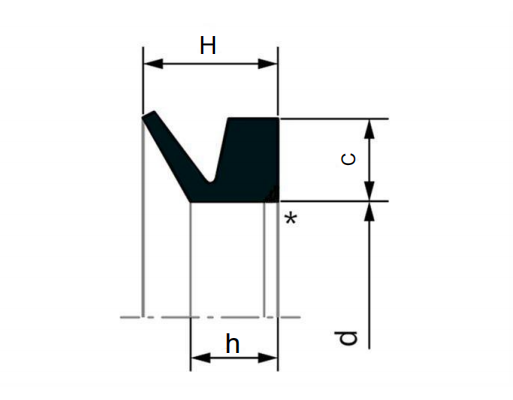

Это VA кольцо это наиболее распространенная и универсальная версия осевого уплотнения. Оно имеет скошенную спинку и тонкий профиль установки, что делает его “рабочей лошадкой” для общего машиностроения. Его основные области применения включают:
-
Электродвигатели и редукторы: Обеспечивает надежную защиту внутренних обмоток и редукторов.
-
Приводные шестерни и трансмиссии: Мы предлагаем специализированные VA манжеты для систем трансмиссии, обеспечивающие плавную передачу крутящего момента за счет защиты от абразивных частиц.
-
Защита подшипников: Многие производители полагаются на наши VA кольца для защиты подшипников электродвигателей, чтобы предотвратить загрязнение смазкой и преждевременный выход из строя.
-
Сельскохозяйственная техника: Идеально подходит для оборудования, подверженного воздействию почвы, грязи и песка.
-
Общее машиностроение: Широко используется в насосах и автомобильных компонентах.
2. VAX кольца: Специалист по тяжелым условиям эксплуатации

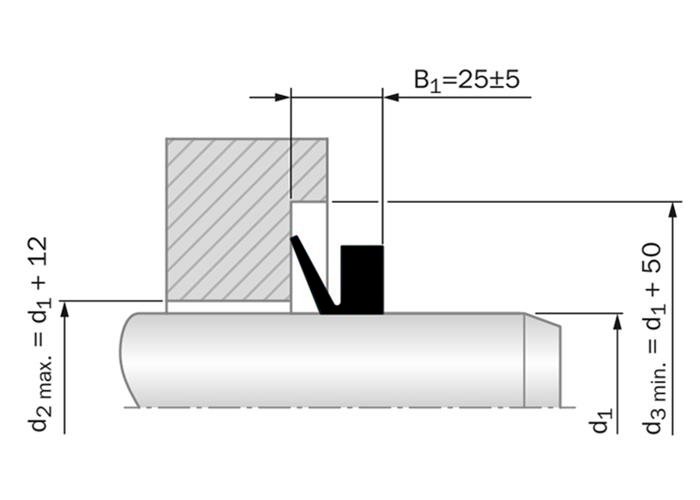

Это VAX кольцо это усиленная версия стандартного профиля VA. Он специально разработан с более массивным поперечным сечением и утолщенным корпусом, чтобы обеспечить жесткость, необходимую для экстремальных условий.
-
Энергия ветра: Специально разработанные VAX кольца для главных валов ветряных турбин, обеспечивающие надежную защиту от солевого тумана и влаги в морских условиях.
-
Тяжелая промышленность: Мы поставляем высокопрочные VAX манжеты для прокатных станов и бумагоделательных машин, где уплотнения должны выдерживать постоянное воздействие окалины, воды и охлаждающих жидкостей.
-
Высокоскоростные приводы: Оптимизированы для VAX кольца для высокоскоростных шпинделей станков, работающих на скорости свыше 3 000 об/мин, где центробежные силы могут привести к потере контакта стандартных колец с поверхностью.
Как они работают? Принцип работы
Успех VA и VAX кольца заключается в их уплотнительном механизме двойного действия:
-
Осевой эффект уплотнения: Эластичная уплотнительная кромка поддерживает постоянный контакт с неподвижной поверхностью. Поскольку кромка эластична, она может компенсировать угловые отклонения и биение вала.
-
Центробежное строповочное действие: Поскольку уплотнение вращается вместе с валом, оно действует как “стропальщик”. Центробежная сила отклоняет жидкости, пыль и мусор в сторону от поверхности уплотнения.
-
Вторичная защита: Во многих системах эти кольца используются в качестве “предварительного уплотнения” для защиты первичного радиального сальника, что значительно продлевает срок службы всего подшипникового узла.
Сравнение: VA и VAX кольца с первого взгляда
| Особенность | VA кольца (стандарт) | VAX кольца (сверхпрочные) |
| задумываться | Скошенная спинка, тонкий профиль | Массивный профиль, утолщенное поперечное сечение |
| Грузоподъемность | Стандартное исполнение | 40% повышенная устойчивость к радиальным нагрузкам |
| Ограничение скорости | Умеренные скорости | Высокая скорость (>3 000 об/мин) |
| Основное использование | Двигатели, редукторы, насосы | Ветряные турбины, прокатные станы, шпиндели |
| Диапазон валов | 3 мм - 2 000 мм | Обычно от 200 мм до 2 000 мм |
Материальное превосходство
Компания QZSEALS производит кольца VA и VAX кольца из различных высокоэффективных эластомеров, отвечающих специфическим требованиям окружающей среды:
-
NBR (нитрил): Стандартный выбор (от -40°C до +100°C) для превосходной маслостойкости и износостойкости.
-
FKM (Витон™ / Фторэластомер): Незаменим в зонах с высокой температурой (+200°C) и агрессивными химическими веществами.
-
VMQ (силикон): Повышенная гибкость при экстремальных перепадах температур (от -60°C до +200°C).
-
HNBR (гидрогенизированный нитрил): Расширенный температурный диапазон (от -40°C до +150°C) с превосходной стойкостью к окислению. Лучше всего подходит для уплотнений HNBR в высокотемпературном оборудовании, работающем под давлением масла.
-
EPDM (этилен-пропилен): Выдающаяся стойкость к воде, пару и озону (от -40°C до +150°C). Мы предлагаем EPDM VA кольца для оборудования водоподготовки и влажной среды.
Заключение
При выборе осевых уплотнений решающее значение имеют точность пресс-формы и качество резиновой смеси. QZSEALS - ведущий производитель с более чем 16-летним опытом производства прецизионных литых уплотнений.
Мы не просто поставляем детали, мы обеспечиваем инженерную уверенность. Наша команда специализируется на изготовлении индивидуальных уплотнений VA и VAX с учетом ваших конкретных потребностей - от запатентованной рецептуры материала для экстремальных климатических условий до индивидуальных размеров для нестандартных промышленных валов. Независимо от того, нужны ли вам стандартные профили VA или сверхпрочные кольца VAX для ветроэнергетических установок, QZSEALS гарантирует, что ваше оборудование будет защищено с надежностью, соответствующей стандарту ISO 3601-3.
