Cómo seleccionar el sello de tamaño correcto basado en el diseño de la ranura del sello
En nuestra experiencia, fabricamos millones de componentes de sellado en QZSEALS, la gran mayoría de los llamados “fracasos materiales” son, en realidad, fallos por dimensionado incorrecto de sellos. Un sello que es demasiado pequeño se filtrará debido a una compresión insuficiente; un sello que es demasiado grande sufrirá de extrusión y desgaste prematuro.
Saber cómo seleccionar el tamaño correcto del sello no es simplemente cuestión de medir uno antiguo, una pieza desgastada y buscar un reemplazo con dimensiones similares. Para ingenieros y compradores que trabajan con un proveedor experimentado de O-rings industriales, lograr un rendimiento de sellado fiable requiere un enfoque de ingeniería inversa que comienza con el propio hardware.
al lado de evaluar las dimensiones de la ranura de sellado para un rendimiento fiable, se puede lograr un dimensionado adecuado del sello personalizado en lugar de basarse en suposiciones derivadas de sellos deformados o envejecidos. Este proceso implica cálculos de profundidad y ancho de ranura para sellos estáticos vs dinámicos para determinar las dimensiones y tolerancias correctas del sello tanto para las condiciones de operación estándar como para soluciones de sellado profesionales para reparación de equipos antiguos.
Paso 1: No confíes en el viejo sello

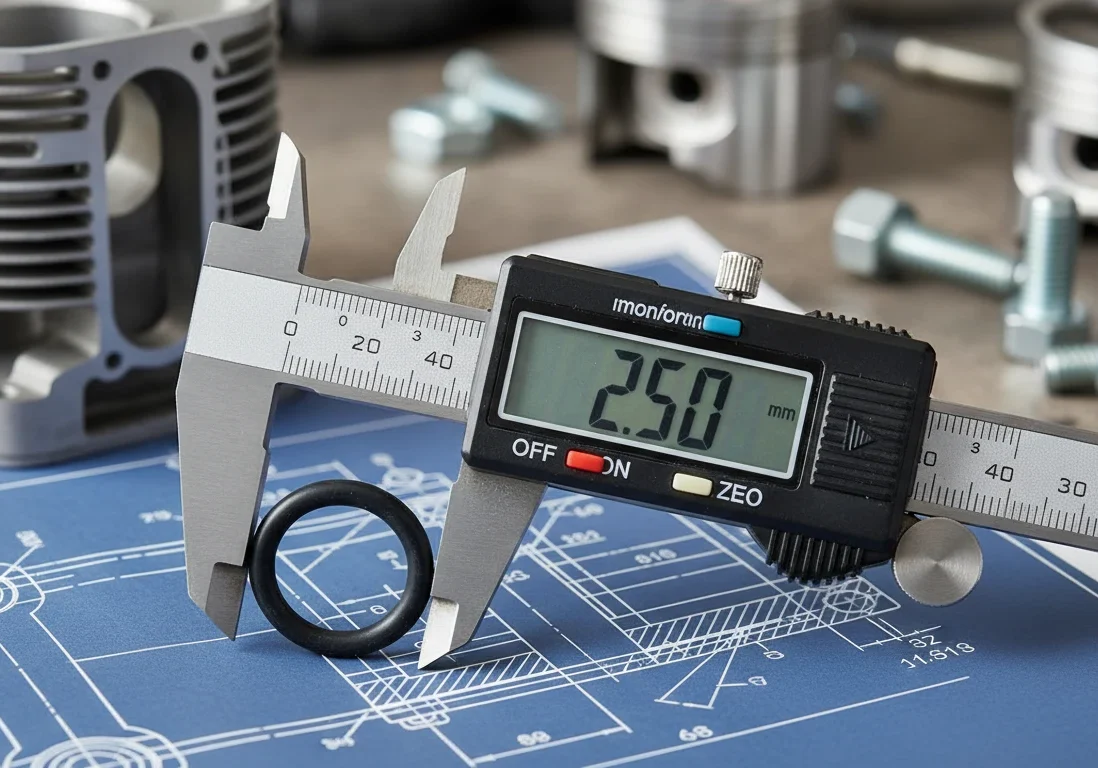

Uno de los errores más comunes en el reemplazo de sellos es medir O-rings que ya han estado en servicio. Un O-ring que ha estado en servicio probablemente ha sufrido deformación permanente por compresión o hinchamiento químico. En cambio, debes aprender cómo medir las dimensiones de la ranura de junta tórica para sellos personalizados directamente de los herrajes metálicos. Necesitas tres dimensiones críticas:
- El diámetro de la ranura: el diámetro interior o exterior del canal.
- El ancho de la ranura: El espacio disponible para que el sello se expanda.
- La brecha de liquidación: Cálculo de la holgura para sellos hidráulicos de alta presión es fundamental para evitar fallos en el material bajo carga.
Paso 2: Determine el tipo de aplicación (estático vs. dinámico)
Las normas para determinar el tamaño de los sellos cambian drásticamente según el movimiento que impliquen. Comprensión Dimensionamiento de juntas de vástago y pistón para cilindros hidráulicos es esencial antes de seleccionar las secciones transversales.
Sellado de pistón (sellado exterior)
Para un sello de pistón, el sello se asienta en una ranura en el pistón en movimiento y sella contra el orificio del cilindro. La dimensión crítica aquí es la Diámetro exterior (OD). El sello debe ser ligeramente más grande que el orificio para crear interferencia. Para aplicaciones de servicio pesado, recomendamos especializados sellos de émbolo en lugar de simples juntas tóricas.
Sellado de varillas (sellado interior)
Aquí, el sello se sienta en la carcasa y sella contra una varilla móvil. La dimensión crítica es la Diámetro interior (ID). El diámetro interior del sello suele ser ligeramente menor que el diámetro de la varilla para garantizar un agarre firme. Consulte nuestra gama de sellos de varilla para tablas de dimensionamientos específicos.
Paso 3: Cálculo de la relación de compresión para juntas elastoméricas
Cada junta elastomérica funciona mediante deformación elástica. La cálculo de la relación de compresión para juntas elastoméricas es central para el rendimiento:
- Aplicaciones estáticas: Nuestro objetivo es una alta compresión (20% a 30%). Esto garantiza un sello robusto para piezas que no se mueven, como bridas que usan juntas sin amianto.
- Aplicaciones dinámicas: Nuestro objetivo es una compresión más baja (10% a 20%). Demasiado apretón genera fricción y calor, destruyendo el sello.
Si está utilizando juntas tóricas estándar, debe equilibrar el diámetro de la sección transversal (CS) con la profundidad de la ranura. Puede ver las opciones estándar de CS en nuestro Categoría de juntas tóricas.
Paso 4: Contabilidad de la expansión térmica y el oleaje
El dimensionamiento no se trata solo de geometría, se trata de física. El caucho se expande cuando se calienta. Si selecciona un sello que llene 100% del volumen de la ranura a temperatura ambiente, fallará cuando la máquina se caliente porque la goma no tiene a dónde ir.
La regla de oro: Cálculo de la relación entre volumen de sello y volumen de ranura es fundamental; el volumen del sello nunca debe superar el 85% al 90% del volumen de la ranura. Esto es especialmente importante para los cálculos de dimensionado de Juntas tóricas de PTFE en bombas químicas, ya que el PTFE tiene diferentes tasas de expansión que los elastómeros estándar.
Paso 5: Gestión de la brecha de extrusión
Si el espacio libre entre los componentes metálicos es demasiado grande, la presión del sistema puede forzar el material de sellado en el hueco, lo que provoca extrusión y fallas rápidas. controlando el espacio de extrusión de junta tórica Por lo tanto, es crítico en aplicaciones de alta presión.
Para evitar la extrusión, tiene tres opciones profesionales:
- Usa un anillo de respaldo: Si la ranura es lo suficientemente ancha, instale un anillo de respaldo para cerrar el espacio.
- Aumenta la dureza: Seleccione un compuesto más duro. Por ejemplo, cambie de un durómetro estándar de 70 A a un junta tórica NBR 90A o Junta tórica HNBR 90A.
Paso 6: Cuando los tamaños estándar no encajan
A menudo, nos encontramos con maquinaria más antigua o fabricación personalizada donde AS568 o estándar Tamaños ISO 3601 simplemente no encaja. Tienes dos opciones profesionales:
1. Anillos vulcanizados personalizados
Para aplicaciones estáticas grandes (como tapas de tanques), podemos fabricar un sello a cualquier diámetro utilizando material de precisión. Cortamos el material hasta la circunferencia requerida exacta y vulcanizamos la articulación. Esta es una forma rentable de obtener un ajuste perfecto sin costos de herramientas. Explora nuestro opciones de cable de junta tórica.
2. Piezas moldeadas personalizadas
Ya sea que necesite sello de aceite L2M personalizado dimensiones para maquinaria pesada o un junta personalizada, realizamos un complejo cálculo de la tasa de contracción para componentes de caucho moldeados a medida para garantizar que el producto final coincida perfectamente con su hardware.
Resumen: La lista de verificación para el éxito de dimensionamiento
Para asegurarte de que lo entiendes cómo seleccionar el tamaño correcto del sello cada vez, siga esta lista de verificación completa de nuestro departamento de ingeniería. Dominar estas variables es la diferencia entre un sistema sin fugas y una falla costosa.
- Mide el hardware: Siempre mida las dimensiones físicas de la ranura, no del sello viejo y desgastado.
- Calcular la “Compresión”: aplique el correcto cálculo de la relación de compresión para juntas elastoméricas (normalmente 10–20 % para aplicaciones dinámicas y 20–30 % para aplicaciones estáticas)
- Comprueba el estiramiento: Asegúrese de que la elongación del sello en el diámetro interior (ID) no exceda el 5 % para evitar el adelgazamiento de la sección transversal.
- Gestionar el volumen: Verifique que relación entre el volumen del sello y el volumen de la ranura deja suficiente espacio (al menos un 10-15%) para la expansión térmica y la hinchazón química.
- Evalúe la holgura Siempre comprueba el cálculo de la holgura para sellos hidráulicos de alta presión en función de la presión del sistema y la dureza del material para evitar la extrusión
En QZSEALS, como fabricante profesional de soluciones de sellado, entendemos que una diferencia de 0,1 mm puede determinar el éxito o el fracaso de un proyecto. Ya sea que usted evaluar las dimensiones de la ranura de sellado para un rendimiento fiable o diseñar una interfaz personalizada, dominar las guías de dimensiones de sellos y cálculos de profundidad y ancho de ranura para sellos estáticos vs dinámicos es el primer paso hacia la fiabilidad a largo plazo.
