Resina fenólica con cinta guía de tejido frente a cinta guía de bronce PTFE: La comparación definitiva para sistemas hidráulicos

En el mundo de la fabricación de cilindros hidráulicos y neumáticos, seleccionar el derecho elementos de guía no metálicos es fundamental para la longevidad y eficiencia del sistema. Entre las opciones más populares se encuentran Resina fenólica con cinta de guía de tela y Cinta guía de bronce PTFE (PTFE Br40%). Aunque pueda parecer que sirven para lo mismo, sus comportamientos mecánicos, límites de carga, y las resistencias ambientales son muy diferentes. Cuando busque el banda de desgaste para cilindro hidráulico aplicaciones, Comprender estos matices es esencial para evitar fallos prematuros del sistema.

Esta completa guía desmenuzará los matices técnicos, ayudarle a identificar la mejor Soluciones de bandas de desgaste GST, y explique por qué su elección de anillos guía de cilindros hidráulicos puede hacer o deshacer su sistema mecánico.

1. El papel fundamental de las cintas guía en la hidráulica moderna

Antes de entrar en la ciencia de los materiales, es esencial comprender por qué los elementos de guía no metálicos han sustituido en gran medida a los sistemas tradicionales de metal sobre metal.

Una banda de soporte guía de alta calidad hace algo más que “guiar”. Sus funciones principales incluyen:

• Absorción de fuerzas radiales: Protege el pistón y el vástago de las cargas excéntricas.

• Prevención del contacto entre metales: Elimina el riesgo de “gripado” o arañazos en el costoso orificio del cilindro.

• Amortiguación de vibraciones: Actúa como amortiguador de los impulsos hidráulicos.

• Mejorar la eficiencia de las juntas: Al mantener una concentricidad estricta, la cinta guía garantiza que el juntas hidráulicas primarias y retenes rascadores operan dentro de sus huecos de extrusión previstos.

2. Inmersión profunda: Resina fenólica con cinta guía de tela (The Heavy-Duty Specialist)

¿Qué es el composite de resina fenólica?

La Resina fenólica con cinta de guía de tela es un compuesto de alta resistencia que se fabrica impregnando tejidos finos de poliéster o algodón con resinas fenólicas termoendurecibles. Para mejorar aún más las prestaciones, a menudo se incorporan a la matriz aditivos como PTFE o grafito.

Principales características de rendimiento

• Capacidad de carga extrema: Con una resistencia a la compresión que alcanza los 400 N/mm², es el “campeón de los pesos pesados” del mundo de la guía.

• Estabilidad dimensional: Estas cintas tienen una absorción de agua increíblemente baja (<0,1%), lo que garantiza que no se hincharán y atascarán el cilindro en fluidos hidráulicos a base de agua.

• Supresión de vibraciones: La estructura de material compuesto es excelente para absorber choques mecánicos en sistemas alternativos de alta frecuencia.

¿Cuándo utilizar bandas de desgaste de tejido fenólico?

Si está diseñando maquinaria de construcción, equipos metalúrgicos o potentes prensas hidráulicas, éste es su material. Destaca en entornos y sistemas “sucios” en los que las cargas laterales masivas son una realidad cotidiana.

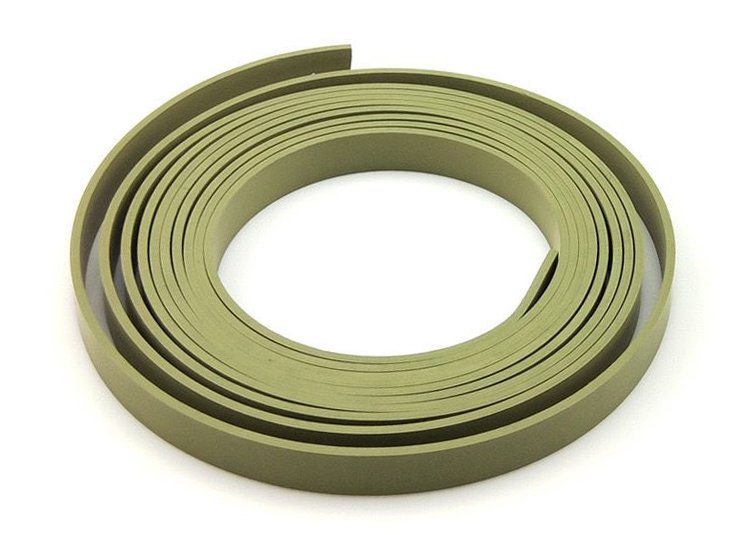

3. Inmersión profunda: Cinta guía de bronce PTFE (El especialista en baja fricción)

Comprensión de la matriz PTFE Br40%

Cinta guía PTFE Br40% consiste en politetrafluoroetileno virgen 60% mezclado con polvo de bronce 40%. Esta mezcla está diseñada para salvar la distancia entre las propiedades de baja fricción del PTFE y la estabilidad mecánica del metal.

Principales características de rendimiento

• Coeficiente de fricción ultrabajo: El PTFE es el estándar de oro para superficies “resbaladizas”, que minimizan la pérdida de energía y evitan el efecto “stick-slip” durante las operaciones a baja velocidad.

• Resistencia térmica: A diferencia de los compuestos fenólicos, el PTFE-Bronce puede soportar temperaturas extremas de hasta +250°C.

• Incrustación de partículas: Una característica única de “autocuración” del bronce PTFE es su capacidad para permitir que pequeñas partículas extrañas se incrusten en la superficie de la cinta en lugar de rayar el vástago o la pared del cilindro.

¿Cuándo utilizar PTFE relleno de bronce?

Este material es ideal para componentes hidráulicos de precisión, procesos químicos a alta temperatura y sistemas en los que es fundamental un movimiento suave y sin sacudidas.

4. Comparación técnica cara a cara: ¿Cuál gana?

Para tomar una decisión de compra con conocimiento de causa, comparemos los datos técnicos.

5. Criterios críticos de selección de elementos de guía hidráulica de alto rendimiento

Entorno operativo y compatibilidad de soportes

Al seleccionar resina fenólica con cinta guía de tejido, debe asegurarse de la compatibilidad con sus medios hidráulicos. Mientras que los compuestos fenólicos son muy resistentes a los aceites minerales y los fluidos de base acuosa, la cinta guía de bronce PTFE ofrece una resistencia química más amplia, especialmente en presencia de fluidos sintéticos agresivos o ésteres de ácido fosfórico.

Cargas laterales y presión superficial

Si su sistema experimenta cargas transversales elevadas en la varilla, la variante de resina fenólica ofrece mayor resistencia a la deformación. La sobrecarga de una tira de bronce PTFE puede provocar “flujo frío” o aplanamiento permanente, lo que aumenta la holgura de extrusión y entraña el riesgo de fallo de la junta.

Requisitos de acabado superficial

El bronce PTFE es más “tolerante” en cuanto al acabado superficial. Sin embargo, para obtener la máxima vida útil, la cinta resistente al desgaste de tejido de resina fenólica requiere una superficie de contacto bien pulida (normalmente Ra 0,2 a 0,4 µm) para evitar el desgaste acelerado de la base de tejido.

6. Consejo profesional: La estrategia de la “orientación híbrida

Muchos ingenieros hidráulicos de gama alta utilizan ahora un sistema de guiado de doble material.

En esta configuración, se utiliza un anillo guía de resina fenólica para manejar las fuerzas radiales pesadas, mientras que una tira guía de bronce PTFE se coloca cerca. El elemento de PTFE actúa como “barredor” para atrapar los contaminantes y proporcionar una “película” de baja fricción en la superficie de deslizamiento, mientras que el elemento fenólico proporciona la columna vertebral estructural. Este enfoque híbrido prolonga considerablemente la vida útil de los cilindros hidráulicos.

7. Mejores prácticas de instalación y mantenimiento

Para asegurarse de que su banda de desgaste GST o banda de desgaste para cilindro hidráulico rinda al máximo, siga estas normas industriales:

1. Inspección de ranuras: Asegúrese siempre de que el diseño de la ranura simple no tenga rebabas ni bordes afilados que puedan desgarrar el tejido o rayar el PTFE.

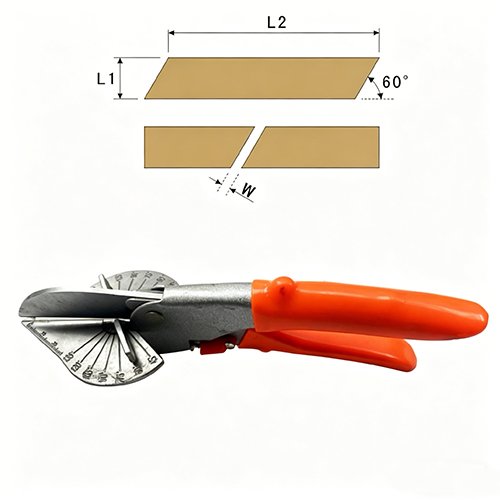

2. El cálculo de la “brecha”: Nunca instale un anillo guía como un círculo cerrado. Debe dejar un espacio de expansión térmica (corte en Z, corte a 45° o corte recto) para evitar que el anillo se expanda y se agarrote cuando el aceite se caliente.

3. Dimensionamiento correcto: El uso de un rollo continuo de 10 m permite cortar tamaños personalizados, reduciendo los residuos. Asegúrese de calcular la longitud con precisión: L = π × (D + d) / 2 (donde D y d son los diámetros de guiado).

8. Conclusión: Elegir el material ganador

No existe un material “mejor”, sino el “adecuado” para su aplicación específica.

• Elija Resina fenólica con cinta de guía de tela si necesita una alta resistencia dinámica a la compresión, una amortiguación superior y un guiado rentable para maquinaria pesada.

• Elija Cinta guía de bronce PTFE si su prioridad es la baja fricción, el funcionamiento a alta velocidad, las temperaturas extremas o la protección contra la contaminación por partículas finas.

En QZSEALS, Ofrecemos tanto rollos de resina fenólica azul de alto rendimiento como rollos de PTFE Br40% para satisfacer cualquier requisito industrial. Invertir hoy en la cinta guía adecuada evita costosos tiempos de inactividad del cilindro en el futuro.
