Как выбрать подходящий материал прокладки для соединения Tri-Clamp: подробное инженерное руководство

Введение: Невидимый хранитель санитарной честности

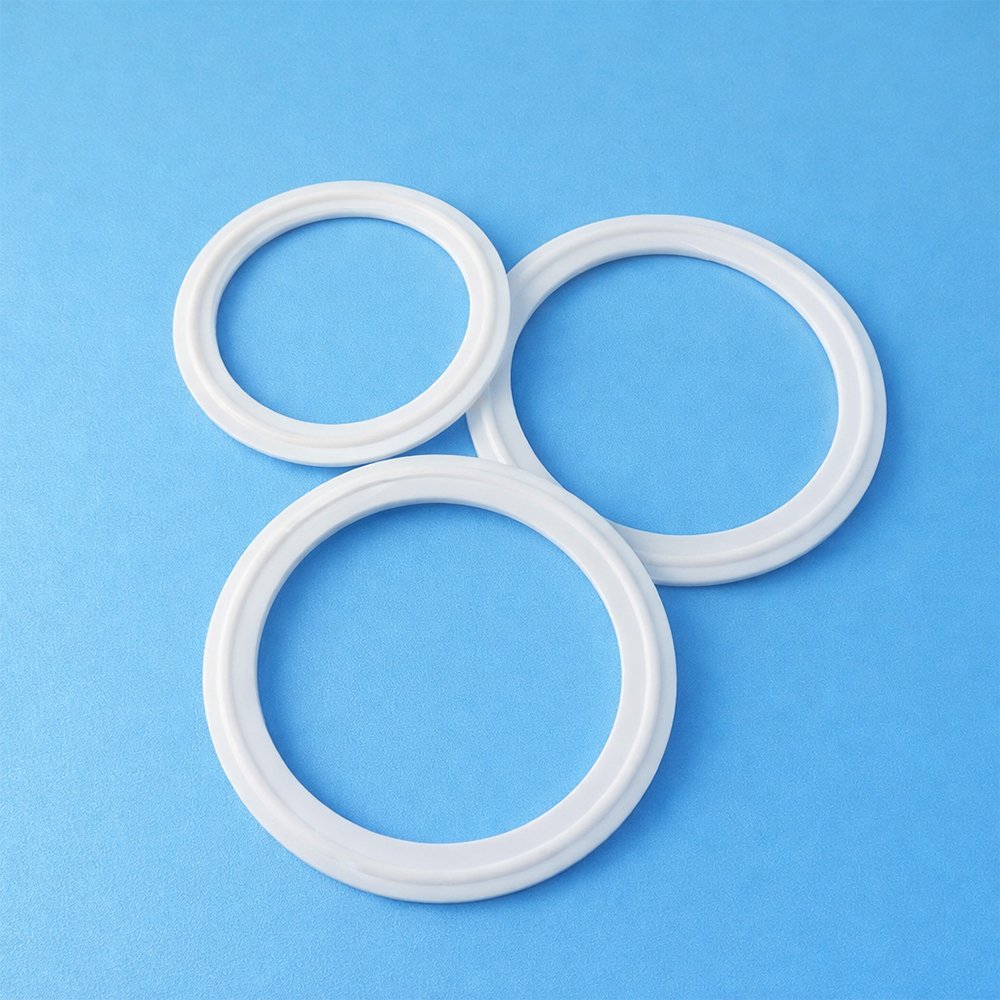

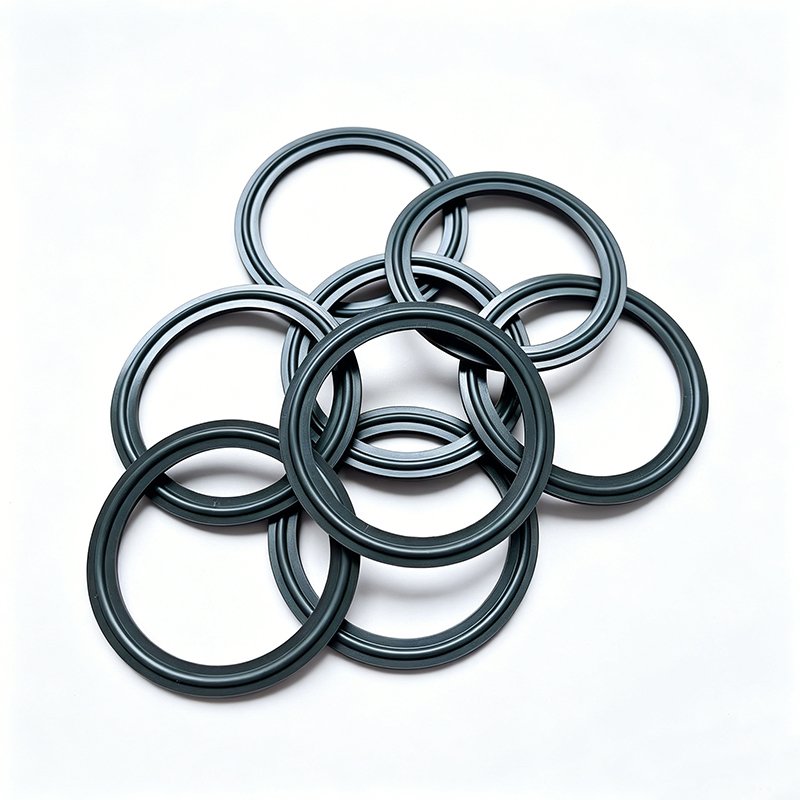

В сложной архитектуре современных перерабатывающих заводов, соединение Tri-Clamp часто рассматривается как стандартное решение. однако, Для инженеров по техническому обслуживанию в биофармацевтической компании, пивоварня, и мелкой химической промышленности, Выбор санитарной прокладки – это важнейшая дизайнерская дисциплина. Прокладка Tri-Clamp (также известная как прокладка tri-clover или прокладка феррула) — это не просто уплотнительный элемент; это основной барьер, который обеспечивает решения для герметизации систем санитарных трубопроводов для насосов, фильтры, и высокочистой арматуры.

Выбор неверного материала для вашей системы может привести к катастрофическим последствиям: От микробного загрязнения в смеси для брожения до опасных химических утечек в реакторной линии. это руководство, Предоставлено инженерной командой QZSEALS, Служит всеобъемлющим планом как выбрать материал прокладки Tri-Clamp, Переходя за пределы простых каталогов к глубокому пониманию материаловедения и механической надежности.

Этап 1: понимание механизма уплотнения Tri-Clamp

овладеть Как выбрать Прокладка для три-клампов материальный, нужно сначала понять, как трехзажимный сустав функции. В отличие от болтовых фланцев, три-хомуты функционируют в качестве самоцентрирующегося уплотнительного элемента между двумя фитингами из стали INOX Феррулы.

Уплотнение достигается за счет хомута (фиксатора), который подает равномерное радиальное давление, которое преобразуется в осевое сжатие на прокладке. В QZSEALS наши прокладки имеют полуцилиндрическую выступ на обеих поверхностях. Эта конструкция гарантирует, что прокладка идеально впишется в паз наконечников, обеспечивая механическую стабильность и предотвращая смещение уплотнения при проблемах с высокой вибрацией или тепловым циклированием, что делает их идеальными решения для герметизации систем санитарных трубопроводов.

Фаза 2: Материальная пирамида – глубокое погружение в производительность

необычайный материалы прокладка три-клампов предлагайте совершенно разные диапазоны производительности. Как источник производитель промышленных уплотнений, мы классифицируем эти материалы на основе их термической, химической и механической устойчивости.

1. Силиконовая прокладка для три-клампов: стандарт для биофарма

Силиконовые санитарные прокладки широко известны в пищевой, напитковой и фармацевтической сфере. Их основная сила заключается в их Высокочистые гигиенические свойства.

• Технические особенности: Наш силиконовый состав предлагает гладкую и нежную поверхность (Ra ≤ 0,4 мкм), что необходимо для предотвращения связывания белка или роста бактерий. Обладает отличной эластичностью и Низкий коэффициент трения, гарантируя, что он не прилипает к наконечникам из нержавеющей стали во время частой разборки.

• Регуляторная гарантия: Наши силиконовые изделия изготавливаются как Санитарные прокладки, совместимые с FDA, гарантируя, что они соответствуют самым строгим стандартам безопасности и санитарным требованиям.

• Диапазон производительности: он поддерживает свою структурная целостность из -60°C до 200°C.

• Лучший вариант использования: Идеально для Системы пивоварни и напитков TriClamp где гибкость и “чистая” печать имеют первостепенное значение.

2 , PTFE(тефлон) прокладка три-клампов: химическая крепость

Для процессов, связанных с агрессивными растворителями или химическими веществами высокой чистоты, Прокладки Tri-clamp PTFE для коррозионно-активных сред являются апекс-решением.

• Технические особенности: мы используем 100% Virgin PTFE материал с нулевым переработанным наполнителем. ПТФЭ практически инертна практически ко всем промышленным химикатам. Это также “жесткая” печать, что делает его отличным для приложений, где Уплотнение с низким трением и требуется сопротивление высокого давления.

• Парадокс ПТФЭ: Пока ПТФЭ предлагает Почти всеобщая химическая стойкость, это термопласт с плохой “памятью” (ползкой). Чтобы решить эту проблему, QZSEALS предложения уплотненные прокладки из ПТФЭ, которые сочетают в себе куртку из ПТФЭ с эластомерным сердечником, обеспечивая как химический иммунитет, так и пружинную устойчивость.

• Диапазон производительности: исключительная стабильность от криогенные температуры (-196°C) на Экстремальные высокие температуры (280°C).

3. FKM(Viton) прокладка три-клампов: построена для углеводородов

Когда ваша система трубопроводов обрабатывает масла, топлива или жидкости на основе нефти, прокладки FKM (часто упоминается под торговой маркой Витон™) являются обязательными, часто служат надежными Высокотемпературные трехзажимные уплотнения.

• Технические особенности: FKM специально разработан для устойчивость к углеводородам. , йо- Он сохраняет механическую вязкость и Сопротивление старению даже при погружении в агрессивные масла при высоких температурах.

• Диапазон производительности: Надежная производительность до +240°С, сохраняя при этом эластичность -25°С.

• Лучший вариант использования: широко используется в Промышленные нефтепроводы и высокотемпературная обработка жирных кислот.

4. Прокладка три-клампов EPDM: специалист по паро-водной воде

Санитарные прокладки EPDM являются самыми Экономное решение для уплотнения для обработки на водной основе и паровой стерилизации.

• Технические особенности: EPDM обладает исключительной стойкостью к горячей воде, парам и полярным растворителям. это мнимый материал для Уборка на месте (CIP) и Стерилизовать на месте (SIP) процедуры с использованием пара.

• Диапазон производительности: Действует с -45°C до +150°C.

• Лучший вариант использования: Общие промышленные системы водоснабжения, приложения для наружного воздействия наружного воздуха и фармацевтические линии с подачей пара.

Фаза 3: матрица выбора и сравнительный анализ

Чтобы помочь в процессе выбора печати и найти лучший решения для герметизации систем санитарных трубопроводов, обратитесь к следующей технической сравнительной таблице, разработанной нашей лабораторией:
